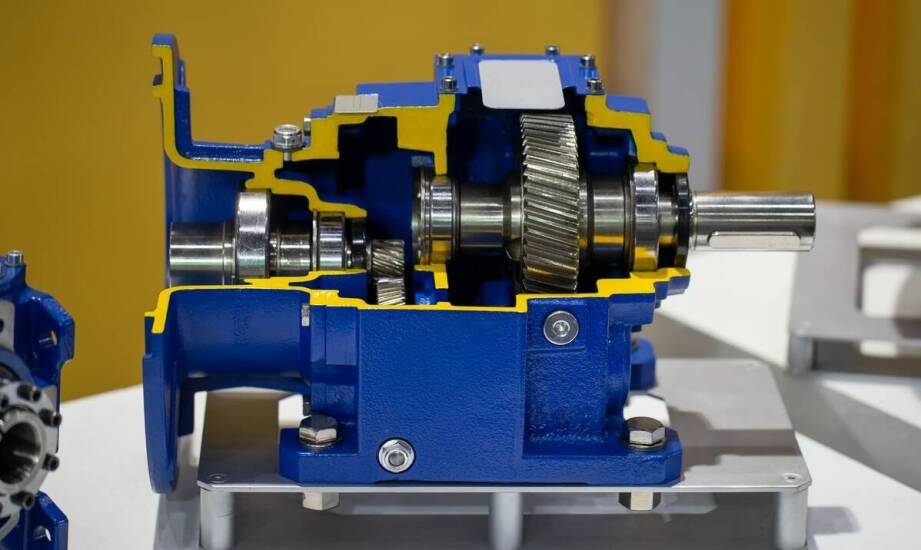

Jak czytać oznaczenia katalogowe i dopasować koło do parametrów napędu w maszynie

Wybór koła pasowego zębatego na podstawie wyłącznie jednego wymiaru często kończy się kosztownym błędem. Wyobraźmy sobie sytuację, w której technik utrzymania ruchu zamawia element o średnicy zewnętrznej równej 400 milimetrów. Zakłada on, że dotychczasowy pas zębaty wskoczy na nowe miejsce bez najmniejszego problemu. Tymczasem po instalacji maszyna odmawia płynnej pracy. Okazuje się, że podziałka wariantu T5 zupełnie nie zgadza się z profilem zęba w standardzie HTD 8M. Zęby nie zazębiają się prawidłowo, pas ulega błyskawicznemu zniszczeniu, a linia produkcyjna staje na kilka godzin. Sam dokument techniczny nie uchroni przed pomyłką, jeśli inżynier nie potrafi poprawnie zinterpretować zawartych w nim symboli i powiązać ich z realnymi warunkami napędu.

Rozszyfrowanie podstawowych symboli w kartach produktowych

Prawidłowa interpretacja dokumentacji zaczyna się od zrozumienia najważniejszych parametrów geometrycznych. Podziałka określa precyzyjną odległość między osiami sąsiednich zębów paska. W przypadku profilu T5 wynosi ona równe 5 milimetrów, natomiast przy standardzie HTD 8M rośnie do 8 milimetrów. Profil zęba decyduje o ostatecznym kształcie uzębienia. Może być on trapezyczny w modelach T oraz AT lub zaokrąglony w wariantach HTD. Taka budowa bezpośrednio wpływa na charakterystykę współpracy z pasem i płynność przenoszenia ruchu.

Kolejnym kluczowym wskaźnikiem jest średnica podziałowa. Projektanci obliczają ją jako iloczyn liczby zębów i podziałki, który następnie dzieli się przez stałą pi. Obliczona w ten sposób wartość determinuje docelowe przełożenie całego układu napędowego. Przykładowo element posiadający dokładnie dwadzieścia zębów i pięciomilimetrową podziałkę osiąga średnicę podziałową na poziomie około 32 milimetrów. Z kolei oznaczenie otworu wewnętrznego definiuje średnicę samego wału.

Analizując przygotowany przez producenta koła pasowe zębate katalog, konstruktorzy zwracają szczególną uwagę na sposób mocowania. Odpowiednie przygotowanie klina lub płaskiego frezu gwarantuje bezpieczne przeniesienie momentu obrotowego bez ryzyka poślizgu. W branży maszynowej powszechnie stosuje się montaż za pomocą stożkowej tulei zaciskowej, znanej jako system taper-lock. Pozwala ono na szybki demontaż detalu bez użycia specjalistycznych ściągaczy. Raciborska spółka TWP dostarcza komponenty w różnych wariantach osadzenia, co pozwala dopasować detal do specyfiki konkretnego wału.

Dopasowanie danych katalogowych do parametrów maszyny

Suche dane z tabeli muszą ściśle odpowiadać fizycznym wymaganiom danej aplikacji przemysłowej. Prędkość obrotowa napędu decyduje o doborze odpowiedniej średnicy roboczej. Większy rozmiar obniża prędkość liniową pracującego paska, co zapobiega przedwczesnemu zużyciu materiału eksploatacyjnego. W standardowych mechanizmach zaleca się nie przekraczać wartości 30 metrów na sekundę. Generowany moment obrotowy wymusza z kolei dobranie optymalnej szerokości pasa oraz precyzyjnej liczby zębów pozostających w ciągłym zazębieniu.

Rodzaj występujących obciążeń narzuca inżynierom wybór właściwego materiału i konstrukcji. Należy uwzględnić kilka kluczowych zależności:

• ciężkie i statyczne aplikacje wymagają zastosowania masywnych kół żeliwnych,
• układy lekkie o dużej dynamice opierają się zazwyczaj na stopach aluminium,
• dostępna w obudowie przestrzeń wymusza stosowanie określonych kołnierzy prowadzących lub ich całkowity brak.

Powszechnym błędem jest skupienie się wyłącznie na zewnętrznym gabarycie elementu, co często skutkuje brakiem kompatybilności przestrzennej wewnątrz osłony. Typową pomyłką serwisantów jest także ignorowanie rodzaju osadzenia i samej zgodności z zastosowanym paskiem.

Niekiedy wał drążony lub bardzo nietypowa aplikacja wyklucza użycie standardowej tulei z asortymentu. W takich sytuacjach zamówienie detalu na wymiar staje się techniczną koniecznością. Produkcja niestandardowa obejmuje specjalistyczne frezowanie otworów czy dodawanie nietypowych rowków wpustowych. Dostawcy tacy jak TWP Sp. z o.o. zajmują się wytwarzaniem części pod indywidualne wytyczne, gdy modele seryjne zawodzą.

Nawet idealnie dobrany wymiarowo produkt nie spełni swojej funkcji przy braku odpowiedniego wyosiowania. Specyfikacja techniczna narzuca surowe tolerancje bicia promieniowego. Zbyt luźne osadzenie na czopie powoduje powstawanie niszczących wibracji układu. Drgania te przenoszą się bezpośrednio na sąsiednie łożyska maszyny, przyspieszając ich degradację i skracając żywotność całego węzła.

Karta produktowa jako punkt wyjścia do analizy

Dokumentacja techniczna i tabele wymiarowe stanowią niezbędny fundament podczas projektowania układu przeniesienia napędu. Zawarte tam parametry pozwalają na wstępną selekcję komponentów i szybkie odrzucenie rozwiązań skrajnie niedopasowanych. Ostateczna decyzja rozstrzyga się jednak po wnikliwej weryfikacji elementu w naturalnym środowisku pracy. Zestawienie wymiarów musi ściśle współgrać z parametrami obciążenia oraz zakładaną prędkością obrotową urządzenia.

Zlekceważenie wytycznych z tabel rozmiarowych zawsze prowadzi do nagłych awarii. Przyspieszone zużycie paska lub uszkodzenie łożysk generuje niepotrzebne koszty przestojów dla zakładu. Katalog precyzyjnie wskazuje dostępne opcje seryjne, ale to projektant ocenia ich przydatność w ciasnej zabudowie. Wybór standardowego rozwiązania opłaca się tam, gdzie pozwala na to architektura maszyny. Jeśli jednak specyfika urządzenia stawia wyższe wymagania montażowe, warto rozważyć obróbkę detalu na indywidualne zamówienie. Tylko kompleksowe spojrzenie na cały mechanizm gwarantuje bezawaryjną i płynną pracę produkcyjną.
